PANEL INTELIGENTE PARA EL PROGRAMA VECINOS VIGILANTES

Licenciatura en Sistemas Eléctricos y  Automatización                                 Proyecto eléctrico y de automatización

Facultad de ingeniería eléctrica



PANEL INTELIGENTE PARA EL PROGRAMA  VECINOS  VIGILANTES

AUTORES

CARLOS REYES                            ANABEL SÁNCHEZ                                                EDWIN REYES

 8-875-570                                              2-737-1294                                                              2-737-2337

carlosjrreyes8875@gmail.com                  anabell 1510@outlook.com                    edwinreyes 1709@gmail.com

DIDIO U. ARAYA D                                                                                                       RODDY   RODRIGUEZ       2-718-1909                                                                                                                                8-871-2012

didio araya 68@gmail.com                                                                                               roddy.roy.r@gmail.com

RESUMEN

Este proyecto “panel inteligente para vecinos vigilante”  activa una alarma o buzzer  con solo presionar un botón en un control remoto  que alerte a vecinos sin embargo esta alarma no sonará en la casa que se acciono el botón del control, adicional refleja en la pantalla LCD un mensaje “alarma en casa # “de la casa que activa la alarma. Para realizar este proyecto se investigó el funcionamiento y conexión de  cada  uno de los componentes que conforman el proyecto con esto analizamos y discutimos las  posibles formas de conectar y programar; ya de forma integrada los diversos componentes dando como resultado el funcionamiento correcto del panel inteligente para vecinos vigilantes.

PALABRAS CLAVE

Arduino Uno, IDE de arduino, Antenas Rf, Comunicación bidireccional entre Arduinos, LCD, panel inteligente, sistema de vecinos vigilantes.

SUMMARY

This project "intelligent panel for vigilant neighbors" activates an alarm or buzzer at the push of a button on a remote control that alerts neighbors however this alarm will not sound at home that the control button was pressed, additional reflects on the LCD screen an "alarm at home #" message in the house that triggers the alarm. In order to carry out this project, the functioning and connection of each of the components that make up the project were investigated, with this we analyzed and discussed the possible ways of connecting and programming; already in an integrated way the various components resulting in the correct functioning of the intelligent panel for vigilant neighbors.

KEYWORDS

Arduino Uno, Arduino IDE, Rf Antennas, Bidirectional communication between Arduinos, LCD, intelligent panel, vigilant neighbors system.

OBJETIVO GENERAL

Automatizar una alarma para vecinos vigilantes con la finalidad de alertar que se está  suscitando un hecho que pone en peligro la vida de un ser humano.

OBJETIVOS ESPECÍFICOS

Ø  Desarrollar un codigo en IDE de arduino que nos permita implementar todos los dispositivos a utilizar.

Ø  Diseñar una conexión o circuito donde estén involucrados todos los dispositivos que conforman el proyecto.

Ø  Realizar un  prototipo y probar el funcionamiento del mismo.

INTRODUCCIÓN

Se pretende realizar prototipo de un panel inteligente donde  una alarma será controlada por un control remoto y que a la vez emita un mensaje en una pantalla donde identifique la casa la cual está activando la alarma, todo este proceso se debiera  llevarse a cabo mediante una programación adecuada en IDE de arduino y con los componentes necesarios que permitan desarrollar esta innovadora idea. Se  ha pensado en utilizar antenas de radiofrecuencias que permitan comunicación a distancias. Toda esta idea es con el propósito de mejorar el sistema de vecinos vigilantes actual que consiste en alertar a las autoridades competente de algo sospechoso o anormal que se esté dando en los alrededores del área o vecinos.

ELEMENTOS UTILIZADOS EN EL PROYECTO.

Ø  Placa arduino Uno

Ø  Software de arduino

Ø  Antenas RF

Ø  Control remoto

Ø  Matriz LCD

Ø  Buzzer

Ø  Resistencias

Ø  Cables de unión

Ø  cajas eléctricas wáter plus

CONCEPTOS BÁSICOS

Cada uno de los componentes en este proyecto tiene un gran aporte al funcionamiento del proyecto entre ellos podemos hablarle de forma general de cada uno de ellos empezando por  El módulo Antenas RF puede funcionar como emisor y como receptor. Fácil de usar con cualquier tipo de microcontrolador AVR, ARM, Arduino, etc... Arduino Uno es una placa electrónica basada en el microcontrolador ATmega328. Cuenta con 14 entradas/salidas digitales, de las cuales 6 se pueden utilizar como salidas PWM (Modulación por ancho de pulsos) y otras 6 son entradas analógicas. Un IDE es un entorno de programación que ha sido empaquetado como un programa de aplicación; es decir, que consiste en un editor de código, un compilador, un depurador y un constructor de interfaz gráfica (GUI). Las pantallas de cristal líquido LCD tienen la capacidad de mostrar cualquier carácter alfanumérico, permitiendo representar la información que genera cualquier equipo electrónico de una forma fácil y económica. El proceso de visualización es gobernado por un microcontrolador incorporado a la pantalla, siendo el Hitachi 44780 el modelo de controlador más utilizado. Adicional está el buzzer que emite la señal audible de alerta, contamos con un control remoto que nos permite activar la alarma de manera automatizada.

MÉTODOS UTILIZADOS

Para el Esquema del sistema y cálculo de partes que se necesitarán, listado de materiales y costos. Se investigó  la función de cada uno de los componentes y su valor monetario.

Circuito del panel: El circuito se realizó  en una placa de prueba Protoboard. En la cual colocamos los diferentes componentes que se nos permiten crear la unión o interconexión de los mismos.

Simulación, armado y pruebas Se realizaron pruebas independientes de cada uno de los dispositivos.      Se realizaron pruebas uniendo códigos para cada dispositivo. Se realizó la conexión total y se hizo  la prueba

Manufactura del Prototipo        Se incorporaron todos los dispositivos a la caja que forma el prototipo completo

Se realizaron las conexiones internas del panel y Prueba del panel completo y funcionando correctamente.

Sistema de control: El sistema de control se debe al microcontrolador (ATmega328) de arduino uno el cual es activado y ejecutado por medio de un código de programación y de control que luego se compila y ejecuta en el software (arduino) que está instalado en una computadora.

DESARROLLO DEL PROYECTO

DIAGRAMA DE CONEXIÓN DEL PANEL INTELIGENTE PARA VECINOS VIGILANTES

En este proyecto se está utilizando la placa arduino uno, para realizar la conexión se declaran todos los pines que son necesario para implementar las función de cada dispositivo.

Describiendo la conexión

NRF24L01 se utilizaron los pines (9, CE), (10, CSN), (11, MOSI), (12, MISO), (13, SCK).

CONTROL: (7, pin señal).

BUZZER: (6, pin 1/0).

LCD: (A0, RS), (A1, E), (A2, DB4), (A3, DB5), (A4, DB6), (A5, DB7).

Cada dispositivo tiene un GND Y un VCC la conexión va directa desde el arduino hasta estos puntos. La antena NRF24L01 el VCC es de 3.3V DC, los demás dispositivos su VCC si es de 5v DC.

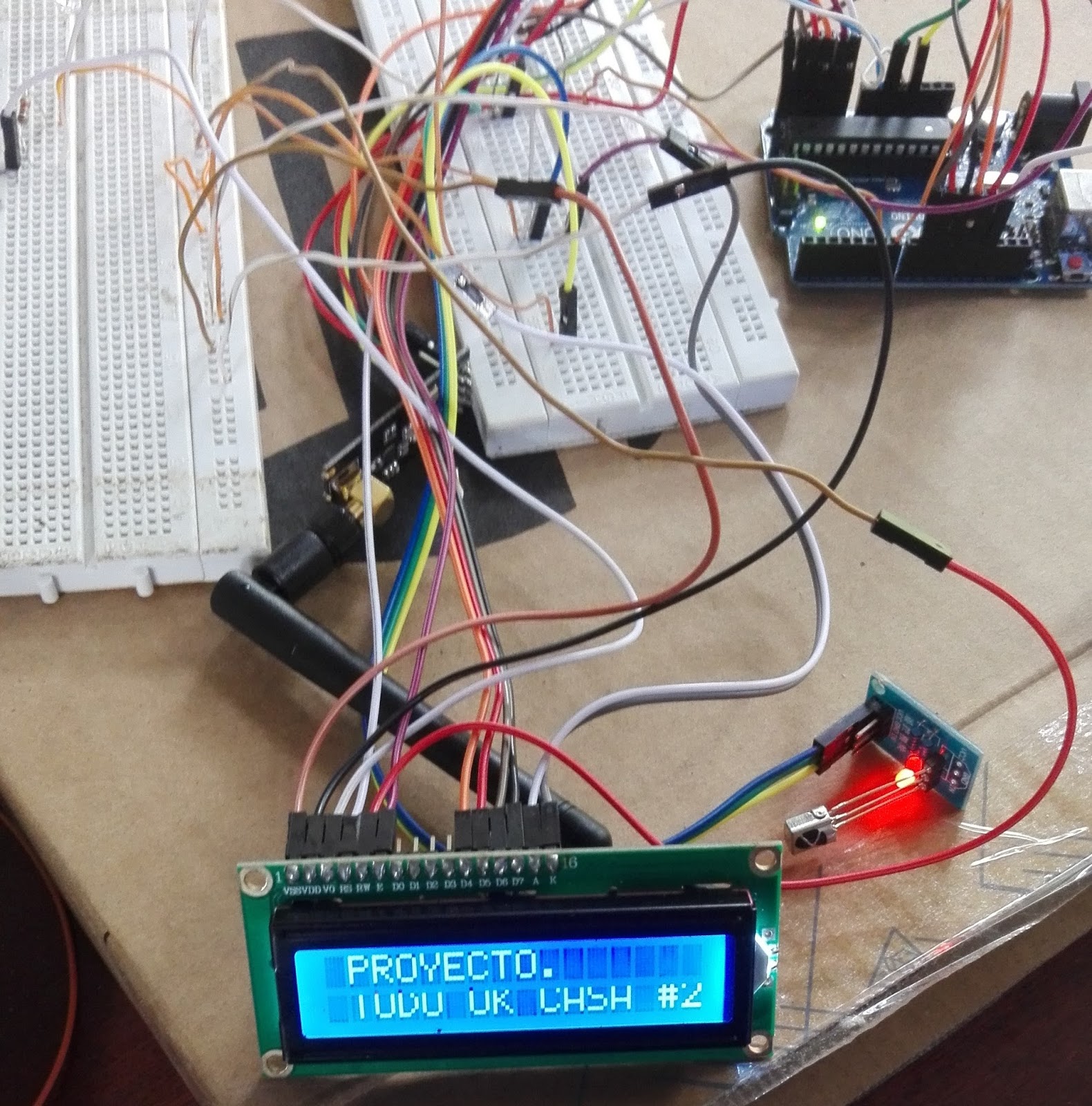

CONEXIÓN  COMPLETA EN UNA DE LAS PRUEBAS FINALES

DESCRIPCIÓN:

Esta imagen muestra el correcto funcionamiento de la conexión donde podemos apreciar el mensaje en la pantalla LCD, adicional se aprecia el leds infrarrojo para controlar la activación de la alarma por medio de un control, la antena NRF24L01 que permite la comunicación a una distancia de 1KM.

CODIGO PARA EL PROYECTO.

Programa Arduino "A"

DESCRIPCIÓN DEL PROGRAMA

Comunicación bidireccional entre Arduinos con módulos NRF24L01

Con este programa controlamos el encendido y apagado de un buzzer, leds y un mensaje en la LCD  con control remoto, mediante una conexión por radiofrecuencia (RF) bidireccional entre dos Arduinos, a través de módulos NRF24L01. Vamos a recibir el valor de la variable estado pulsador [0] vía RF desde el Arduino "B", cada vez que se presione el pulsador conectado a él, si esta variable tiene el valor de "1" se enciende el Buzzer conectado a este Arduino ("A") y si vale "0" el buzzer se apaga. En el supuesto de que nunca  recibamos ningún valor de la variable estado pulsador B [0],  permanecerá apagado (no se ha  presionado todavía el pulsador del Arduino "B").    Por otro lado, cada vez que presionamos el pulsador conectado a este Arduino, se envía mediante RF el valor de la variable estado pulsador A[0], si es la primera vez que lo presionamos se envía un "1" y si es la segunda vez un "0", repitiendo el proceso continuamente, para que se encienda o apague el Buzzer  conectado al Arduino "B", que es el que obtiene, a través de RF, el valor de la variable estado pulsador A[0]. En el supuesto de que nunca presionamos el pulsador, no se envía ningún valor mediante RF y como consecuencia permanecerá apagado.

Programa Arduino "B"

PROTOTIPO PANEL INTELIGENTE PARA EL PROGRAMA  VECINOS  VIGILANTES

Descripción

El prototipo está conformado por una caja rectangular plástica para cubrir los circuitos, una antena Rf 24L01 en el lateral izquierdo, en su frontal está la pantalla LCD que permitirá visualizar el mensaje, el Buzzer que emite la señal audible, dos leds indicadores uno indica que la alarma está activada, el otro indica que el panel está energizado, el sensor infrarrojo que permite utilizar el control remoto IR, en la parte inferior izquierda  están las salidas de alimentación del panel.

CONCLUSIÓN

Culminado este proyecto de manera exitosa podemos decir que la organización de un buen equipo de trabajo es la clave para lograr los objetivos que nos proponemos. La idea principal se da por motivos de inseguridad en diferentes áreas de nuestro país, con el interés de contribuir se comienza a desarrollar la idea investigando el funcionamiento de cada uno de los componentes y utilizando conocimientos adquiridos.

El funcionamiento de este prototipo es muy importante ya que evita que el agresor o sospecho se entere de la alerta. Solo se da por enterado el vecino que este anclado a la red de este sistema contribuyendo de manera significativa para el aviso a la policía si es necesario sin que el sospecho o agresor pueda evitarlo o causar daño a la persona que realice la notificación a las autoridades competentes.

Este proyecto puede servir para otros objetivos como por ejemplo que una persona con discapacidad puede pedir ayuda, entre otras.

Bibliografía

Título del artículo: Transceptores NRF24L01 Radio inalámbrica 2.4G-How-To

Título del sitio web: Facilitadores de Open Hardware

URL: http://openhardware.pe/transceptores-nrf24l01-2-4ghz-radio-wireless-how-to/

Título del artículo: Arduino y los displays de 16x2 | Tienda y Tutoriales Arduino

Título del sitio web: Prometec.net

URL: https://www.prometec.net/displays-lcd/#

Autor Eduardo Lara

Título del artículo: Control IR con Arduino - HETPRO / TUTORIALES

Título del sitio web: HETPRO / TUTORIALES

URL: https://hetpro-store.com/TUTORIALES/control-ir-con-arduino/

Video
https://www.youtube.com/watch?v=A3YHTrKAzbQ

Grupo: 6SE231.                                                                                                                                             27 de noviembre de 2017.

GENERACIÓN DE ENERGÍA HÍBRIDA SOLAR & EÓLICA; CON SISTEMAS DE AUTÓNOMO (OFFGRID) E INTERCONECTADO (ONGRID)

(CÁLCULO Y UBICACIÓN DE LA INSTALACIÓN HÍBRIDA)

Alvin J. Sánchez A.

Facultad de Mecánica Industrial

Universidad Tecnológica de Panamá

alvin.sanchez1@utp.ac.pa

Miguel Rosales

Facultad de Mecánica Industrial

Universidad Tecnológica de Panamá

miguel.rosales@utp.ac.pa

Resumen: Los colapsos de energía en Panamá marcan un hito en la planificación de energía,  la cual fue planteada en años anteriores ha caducado, llegando al extremo teniendo consecuencia algo no satisfactorias para el mercado energético, por tanto obligando a buscar nuevas fuentes de energía que sean más limpias que las actuales.

Por lo consecuente le planteamos aquí un pequeño fórum donde explicaremos el funcionamientos de fuentes de energía renovables hibridas domésticas en viviendas rurales, residencias, talleres de tamaño medio y casas interconectadas a la red; donde se busca una forma nuevas de generar energía eléctrica que abastezca las necesidades de consumo de la residencia o negocio y por qué no, la venta de energía a la red. Aquí se le mostrara su planificación, sus costes, su ubicación, los materiales requeridos, las reglas de electricidad básica, los manuales de usuario, el chequeo y mantenimiento de la instalación, y los consejos de expertos en el tema.

Se plantearan temas de Electricidad Fotovoltaica, Energía Eólica, como mesclar los dos para mayor potencia, bancos de baterías de acumulación energética, controladores solares &eólicos, estructuras de montajes; sistema eléctrico de bajo voltaje en CD. En esta sección solo se planteara el cálculo, e información sobre la ubicación de los sistemas. Si desea seguir informándose sobre el tema se le recomienda visitar este blog en fechas posteriores para nuevos fórum e informaciones referentes al tema

 Esperamos que sea de su interés y sobre todo, de utilidad.

 Palabras claves: Aerogeneradores, Módulo Solar, Inversores de voltaje, Sistemas Offgrid(Aislados), Sistemas OnGrid( Interconectados a la red),CC o CA.

1.      OBJETIVO

Mostrar en funcionamiento de una instalación hibrida con sistema de generación fotovoltaica & Eólica  en residencia rurales, urbanas y negocios aislados o interconectados a la red; para un abastecimiento energético a la residencia o negocio para reducir costos de factura de luz, produciendo nuestra propia electricidad con energía limpia.

2.      DESARROLLO

2.1.   Introducción

Hoy en día son muchos los soportes digitales que facilitan el trabajo de cálculo para todo tipo de instalaciones híbridas fotovoltaicas  & eólicas, introducimos los datos, pulsamos un botón y, listo, ya tenemos nuestra instalación calculada, con coste y todo.

Es el objetivo de este blog, es ofrecer una visión general sobre en qué consiste una instalación híbrida  fotovoltaica  & eólica autónoma con sistema de alimentación off grid y ongrid, cuales son  los elementos que suelen formar parte de ella y como hay que hacer el dimensionado de la misma, todo de un modo general y al mismo tiempo específico acompañado de conceptos importantes y un desarrollo relativamente minucioso del proceso de la planificación, el cálculo, la instalación y el mantenimiento del mismo.

Para empezar los conceptos de electricidad básica:

Voltaje: Fuerza con que fluyen los electrones por un conductor, el cual es medido en voltios

Corriente: Flujo de electrones que pasan por un conductor en un tiempo determinado, empleando su unidad de medida llamada Ampere.

Resistencia: Oposición al paso de los electrones mediante un conductor  disipando la potencia en forma de calor.

Potencia: La capacidad o cantidad de consumo que realiza una resistencia cuando se opone al paso de los electrones.

KW/h: Cantidad de energía que se consumen en una hora medida en Kilowatt.

Ah: Capacidad de una batería en donar todos los amperios acumulados en una hora.

CC: Circulación de electrones en un solo sentido, voltaje fijo.

CA: Circulación de electrones en ambos sentido, voltaje variable, con un número de ciclos llamados frecuencia.

Hz: Cantidad de ciclos por segundos también llamados cps (Ciclos por segundos).

Monofásico: Una sola señal senoidal alterna. Comúnmente encontrada en  las casa.

Trifásico: Tres señales distintas de forma senoidal con 120 ° de desfase una de otra.

2.2.   Cálculo y Planificación de un Sistema Hibrido

Bueno ya conocéis un poco de los términos de Electricidad Básica, ahora siguiente punto. Por ejemplo evaluaremos el consumo de una vivienda de asignándole un nombre que le llamaremos Proyecto.

Lo primero que debemos hacer para comenzar es definir claramente las necesidades que queremos cubrir con este proyecto.

Necesitamos saber claramente que es lo que queremos que funcione con energía eléctrica lograda a partir de la transformación de la energía solar. Lo mencionado anteriormente (definir lo que necesitamos) es la parte más importante y la que se requiere se haga con cuidado, sencillamente porque de esto depende el éxito del proyecto.

No podemos dejar librado a la suerte el cálculo de las necesidades.

2.2.1.     Paso Nº1

Ilustración 1: Elementos de Consumo

Tomamos nota detalladamente de cuantas luces tenemos en la casa y la cantidad de horas al día que se utilizan. Lo mismo hacemos con los televisores, computadoras, equipos de música, DVD, cargadores de teléfonos y todos aquellos artefactos que funcionen con energía eléctrica los cuales utilicemos diariamente.

Este cálculo se debe hacer lo más detallado y minucioso posible, para poder lograr un buen cálculo del consumo eléctrico.

                                                               Ilustración 2: Aparatos de consumos domésticos

2.2.2.     Paso Nº2

Hacer el cálculo de consumo requerido para esta instalación:

Este cálculo nos va a brindar los datos necesarios para determinar qué tan grande o pequeña deberá ser la futura instalación solar, o lo mucho o poco que vamos a necesitar.

Pero ¿cómo hacemos para calcular el consumo si no tenemos el conocimiento necesario?

Mencionamos en el propósito de este blog que le daríamos la ayuda necesaria para que usted pudiera hacer su instalación sin tener que contratar a un profesional.

Para cumplir con esto vamos a darle una de las herramientas más importantes para calcular el consumo de la misma.

Si la instalación se realizara para el uso ocasional, por ejemplo en verano, hay que escoger los valores de los meses de verano.

Pero en esta ocasión fue una  vivienda de uso diario continuo, entonces utilizaremos  un margen de error del 20%; si  faltase energía necesaria.

Utilizando la información sobre la potencia, podemos calcular el amperaje y el voltaje al aplicar las siguientes formulas:



A = W / V

W = V x A

La energía, es la cantidad de potencia de los equipos multiplicado por las horas que están encendidos. Su unidad de medida es Watt-Hora (Wh). Para calcular los (Wh) la formula sería:

Energía = Potencia x # horas conectado

Aquí siempre los datos de aparatos de consumo deben ser exactos para crear un diseño de cuánto debe ser las dimensiones de al instalación. Si la instalación se realizara para una vivienda de uso diario todo el año, se escogerá el valor medio de todo el año.

Suponemos un consumo para una vivienda con uso diario durante todo el año, como por ejemplo: una vivienda de 3 recámaras, 2 pasillos, una escalera, cocina, baño, sala, terraza y una pequeña extensión del patio frontal.

 Procedemos al cálculo e iniciamos  en la siguiente tabla, podemos ver cómo se calcula el consumo de energía en el mes.

Carga	Unidades	Potencia (W)	Horas de Consumo  al día	Consumo por día  Wh/día		Consumo por mes Wh /mes	Total Energía necesaria (Wh) x Margen Seguridad 20%
Lámparas DC	8	12 ,0	6	576,0		17 280,0	20 736,0
Lámparas CA	10	15,0	5	750,0		22 500,0	27 000,0
Televisor	1	75,0	4	300,0		9 000,0	10 800,0
Radio	1	60,0	5	300,0		9 000,0	10 800,0
Computador	1	60,0	3	180,0		5 400,0	6 480,0
Microonda	1	1500,0	1/3	500,0		15 000,0	15 300,0
Refrigerador DC	1	100,0	14,5	1 450,0		43 500,0	52 200,0
Lavadora	1	350,0	1,5		525,0	15 750,0		18 900,0
	Total	2 041, W	Promedio 4,9 h		4 581 Wh/ día	137 430 Wh/ mes		104 400 Wh/ mes

Con los datos de esta “Tabla de Consumos” obtenemos el consumo medio diario de la instalación al que se le ha aplicado un 20% como margen de seguridad recomendado. Debemos también tener en cuenta que en la instalación habrá pérdidas por rendimiento de la batería y del inversor y esto influye en la energía necesaria final. Generalmente, para el buen dimensionamiento, tomaremos un rendimiento de la batería de un 95%, del inversor un  90% y de los conductores un 100%.

Así pues para el cálculo de los consumos medios diarios ( ) consideramos la siguiente expresión:

Los valores de (  ) y ( ) son registros obtenidos del consumo del aparato en el día, multiplicado por el 20% de margen de seguridad. Cabe resaltar que en la gráfica se toma en base al mes, pues como ya sabéis que nuestra vivienda la evaluamos en base a la factura de luz convencional. Pero si tú proyecto debe ser más exacto, te recomendamos que el margen de error pueda ser mayor a 20% y que lo multipliques en base a los Wh/día.

Bueno continuando.

Siendo ( )  el consumo medio de energía diario, ( ) el consumo medio de energía diario de las cargas en continua y (  ) el de las cargas en alterna.

O bien, si lo queremos expresar como el consumo de energía medio en Ah/día:

Así que con estos resultados se plantearan nuestra adquisición de productos, ya sabemos que debemos adquirir componentes que generan más de   , tomando en cuenta  el cálculo a la mitad de la producción; ejemplo:

Se necesitan  entonces se invertirán en un sistema que genere alrededor de promedio de la potencia máxima, entonces fuese un sistema  9000,0 Wh/día con el promedio de 4 500,0Wh/día o más si se requiere. Una observación los 4,5KWh/día de generación es  menor que el estipulado, pero cabe resaltar que será respaldado por un sistema de generación eólico que funciona las 24 horas.

Una vez que completemos este formulario de los aparatos de consumo debemos comenzar con un cálculo exacto de lo que necesitará para esta instalación.

Una vez calculado el consumo, que ya fue realizado, buscamos los datos de radiación solar global en Panamá, localización de la vivienda, utilizando, por ejemplo, el PVGIS, que es una aplicación online gratuita:

http://re.jrc.ec.america.eu/pvgis/apps4/pvest.php

Aparecerá una pantalla como esta, le buscamos el sitio y veremos de cuanta radiación tendrá nuestros módulos solares.

Ilustración 3 Ventana de búsqueda para encontrar la ubicación de la zona Habitada

Ahora; Procedimiento para el Cálculo de un Sistema Fotovoltaico Autónomo (Offgrid)

En primer lugar se debe introducir un concepto fundamental, el de las “Horas de Sol Pico” o HPS [horas]. Se puede definir como el número de horas en que disponemos de una hipotética irradiancia solar constante de 1000 W/m2. Es decir, una hora solar pico “HPS” equivale a 1kWh/m2 o, lo que es lo mismo, 3.6 MJ/m2. Dicho en otras palabras, es un modo de contabilizar la energía recibida del sol agrupándola en paquetes, siendo cada “paquete” de 1 hora recibiendo 1000 watts/m2.

En este punto, hay que hacer un apunte importante:

Irradiancia: Es la magnitud que describe la radiación o intensidad de iluminación solar que llega hasta nosotros medida como una potencia instantánea por unidad de superficie, W/m2 o unidades equivalentes.

Irradiación: Es la cantidad de irradiancia recibida en un lapso de tiempo determinado, es decir, la potencia recibida por unidad de tiempo y por unidad de superficie. Se suele medir en  o, en caso de un día, en    o unidades equivalentes.

Para calcular entonces el valor de HPS se debe dividir el valor de la irradiación incidente entre el valor de la potencia de irradiancia en condiciones estándar de medida (STC), pues es en esas condiciones donde se cumplen las características eléctricas de los módulos fotovoltaicos. Ese valor de irradiancia en condiciones estándar de medida es de 1000 watts/m2. Es decir, si se dispone de los datos de irradiación solar de un determinado día y se divide entre 1000, se obtienen las HSP. Por ejemplo, si tenemos una irradiación de  , para pasarla a HSP, se divide entre , con lo que obtenemos 3.8 HPS o 3,8 Horas solar Pico

2.2.3.     Los pasos a seguir siempre para dimensionar el sistema fotovoltaico autónomo son siempre:

1- Estimación del consumo; Que ya fue planteado.

Aquí siempre es fundamental los datos aportados por el consumidor, y deben ser siempre lo más realistas posibles para evitar desviaciones en el dimensionamiento.

2- Datos del lugar donde se realizará la instalación para saber la irradiación de la que dispondremos; con la herramienta tecnológica recibiremos una ayuda.

3- Dimensionado del generador fotovoltaico (número de paneles necesarios).

4- Dimensionado del sistema de acumulación (número de baterías).

Para el dimensionado del sistema de acumulación es muy importante tener en cuenta los días de autonomía que se van a otorgar a la instalación, para proyectos domésticos se suelen tomar entre 3 y 5 días de autonomía, 6 o 7 días en caso de tratarse de zonas con baja irradiación donde pueden producirse periodos de varios días en condiciones de poca luz.

5- Dimensionado del regulador.

Debe ser lo suficientemente eficiente para aprovecha desde las horas de la mañana, y que proteja al banco de batería de sobrecargas en el proceso de almacenamiento de energía.

6- Dimensionado del inversor.

            En esta el inversor de voltaje debe suplir la necesidad de corriente alterna a la vivienda y debe contar con un sistema de protección contra sobrecargas

En próximo blog Citaremos como ubicar correctamente los módulos y la ubicación del aerogenerador, además como es la instalación procedente de estas dos fuentes.

Ilustración 4: Cheque de la dirección del sol en el día.

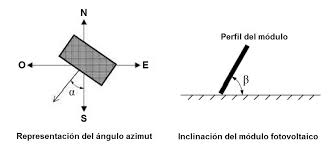

Ilustración 5: Ubicación de los módulos y su dirección.

Ilustración 6: Esquema de la Vivienda planteada para nuestro proyecto

On grid

OFF GRID

AGRADECIMIENTOS

Bueno, los agradecimientos a todos los colaborados que fuimos nosotros y a ustedes por darnos esa confianza de descubrir nuevos lares donde la energía llega pero el monopolio de los más poderosos opaca, tramando y creando problemas que en su mayoría no existen. Y recuerden que la electricidad las podemos generar nosotros no simplemente una empresa, todo el mundo puede tener su despachadora de energía en su sala, cuarto, caseta o Locación. Solo es proponérselo y que más, aprovecha lo que la naturaleza nos brinda.

Bueno también a los conocimientos adquirido en otros fórum donde obtuvimos la información y mil disculpas por terminar así, con los más básicos pero es así, si no terminamos más confundidos; el mundo de la energía renovable apenas da sus primeros pasos y hay que ir poco a poco.

Esperamos que este blog fuese de su agrado síguenos en los contactos, en el blog, coméntanos si  te gusto o no, bueno que más, y dadnos tú opinión.

Hasta la próxima….



Bibliografía

[1] (BCIE), B. C. (© Copyright 2010, BCIE.). Análisis del Mercado Panameño de Energía Renovable. En B. C. (BCIE), Proyecto Acelerando las Inversiones en Energía Renovable en Centroamérica y Panamá (págs. 51-56). Panamá: Reservados todos los Derechos.

[2](s.f.). * Plan de Energías Renovables (PER) 2005-2010.

[3]EnDev/GIZ, P. (Lima, marzo del 2013). INSTALACIÓN DE SISTEMAS FOTOVOLTAICOS. Lima 18, Perú: Imaginart.

[4]Fuente: Thedailygreen.com. ( Posted: 27 Apr 2009 01:40 PM PDT). instalación y funcionamiento de paneles solares. The Daily Green , Sección Artículos.

[5]Lorenzo, J. A. (2010). Boletín Solar Fotovoltaica Autónoma. C/Lope Gómez de Marzoa - FEUGA 12 15705 Santiago de Compostela, A Coruña (España): Europe Sun Fields .

[6]M., J. F. (2017). PROYECTO ELÉCTRICO Y DE AUTOMATIZACIÓN. El Coco; UTP Llano Marín: FACULTAD DE INGENIERÍA ELÉCTRICA.

[7]Minas, M. d. (Desconocido). UNA FUENTE DE ENERGIA PARA LA ILUMINACION DOMICILIAR EN EL AREA RURAL. Lima, Perú: www.mem.gob.gt.

[8]Ministerio de Industria, C. y. (2014). Curso de Física Ambiental (UCLM, Grupo G-9). En Energía Eólica (págs. 21-27).

[9]Pinto, K. S. (febrero del 2012). Instalando un circuito eléctrico básico. Lima, Perú: EnDev/GIZ - Perú.

[10]Savornin, P. F. (e-mail: info@energiasolarencasa.com). DISEÑANDO TU INSTALACIÓN SOLAR. Paysandú-Uruguay: http://www.energiasolarencasa.com.
[11]https://www.teknosolar.com/
[12]Txispa. (2015). Curso práctica sobre Electricidad. En C. Online, http://sindominio.net/ahtezar/Txispas/CursoTxispas.pdf (págs. 5-8). Desconocida la información: Txispas.
